Co je to průtokový profil?
Agitátory svou rotací vytvářejí cílený pohyb v médiu. Jednotlivé složky směsi jsou charakteristickým způsobem vedeny nádobou a pohybují se ve specifických vzorcích proudění.
Tyto způsoby proudění jsou významně ovlivněny konstrukcí, velikostí, počtem a uspořádáním použitých míchadel. Výsledné chování média při pohybu se označuje jako profil proudění.
V technologii míchadel se rozlišují tři základní profily proudění: axiální proudění, radiální proudění a tangenciální proudění.

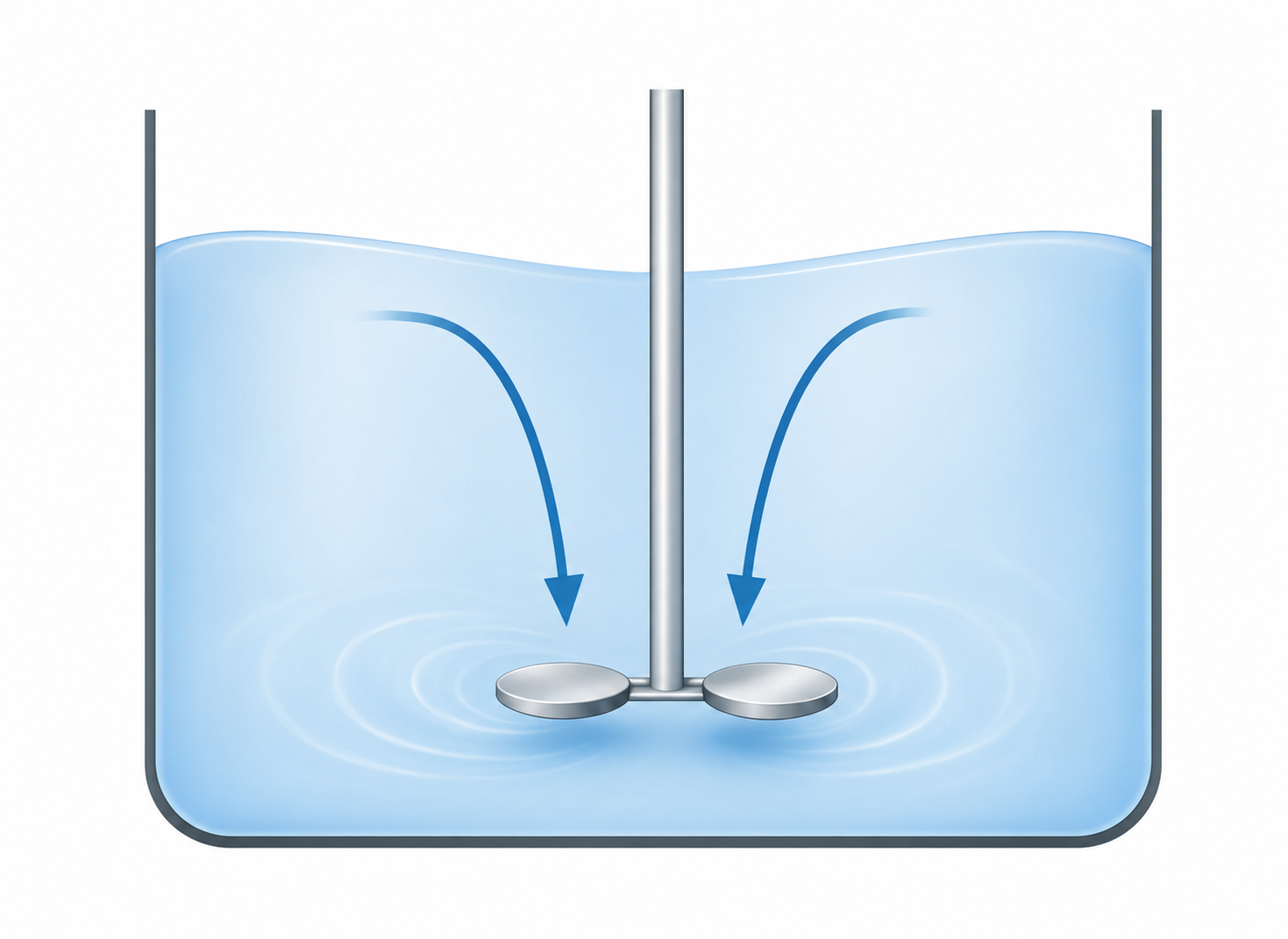

Axiálně nesená míchadla
Axiálně dopravovaná míchadla vytvářejí proudění podél hřídele míchadla. Směs je nejprve dopravována směrem ke dnu nádoby. Odtud proudí směrem ven ke stěně nádoby, stoupá podél stěny a poté je vedena zpět k povrchu a ve směru hřídele míchadla a míchacího prvku.
Tím se v nádobě vytváří rozsáhlý cirkulační pohyb, který je obzvláště vhodný pro šetrné a účinné míchání.
Příklady: míchadla s dutým tělesem, vrtule, míchadla se šikmými lopatkami, spirálová míchadla.

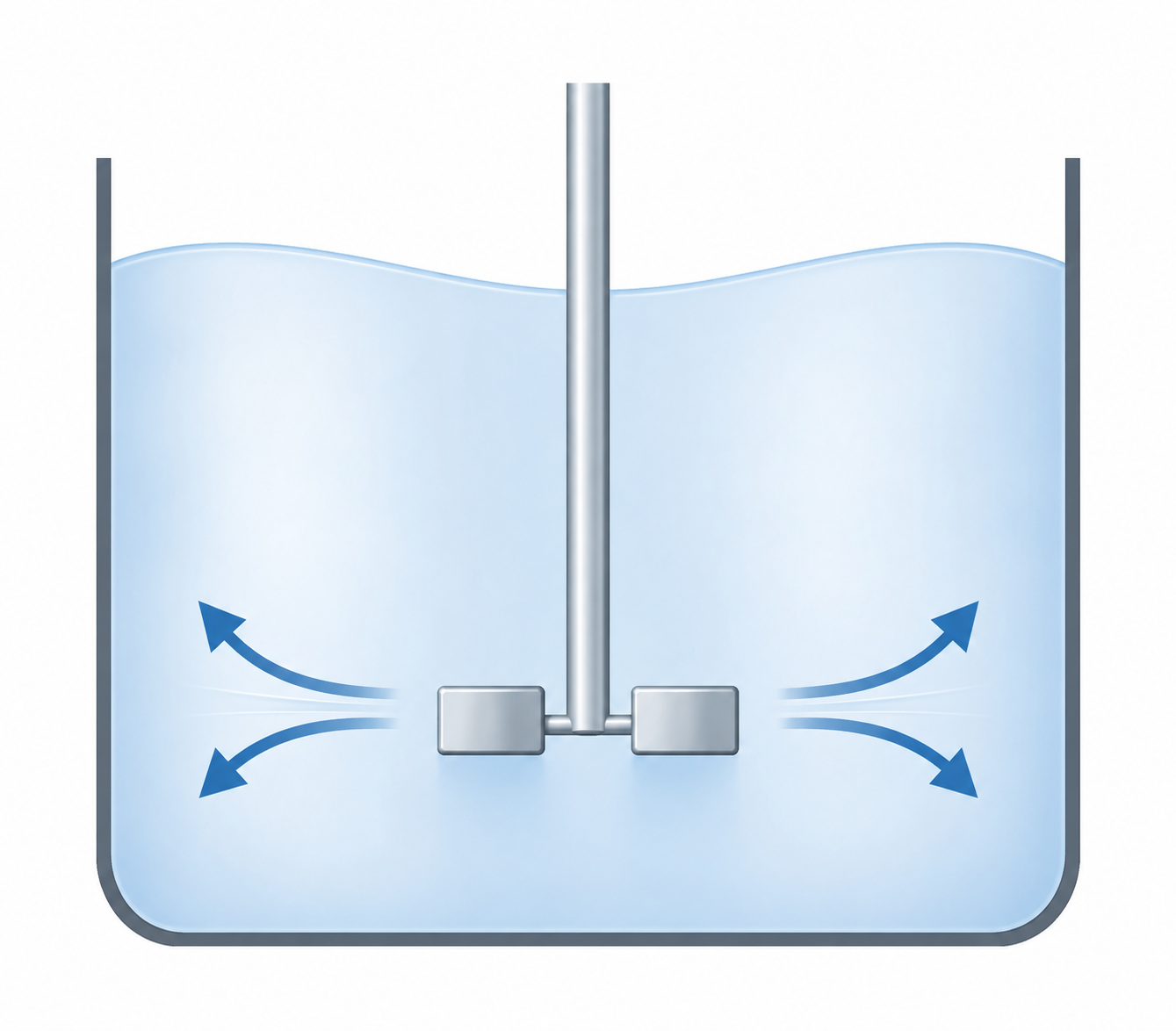

Radiální dopravní míchadla
Radiálně nesená míchadla pohybují směsí směrem ven od osy otáčení ke stěně nádoby. Tam se proudění rozdělí a je vychýleno směrem nahoru i dolů. Médium pak proudí zpět k hřídeli míchadla a míchacímu prvku podél dna a povrchu nádoby.
Tím se v nádrži vytvoří dva protichůdné cirkulační proudy.
Příklady: Diskové míchadlo, lopatkové míchadlo, turbínové míchadlo.

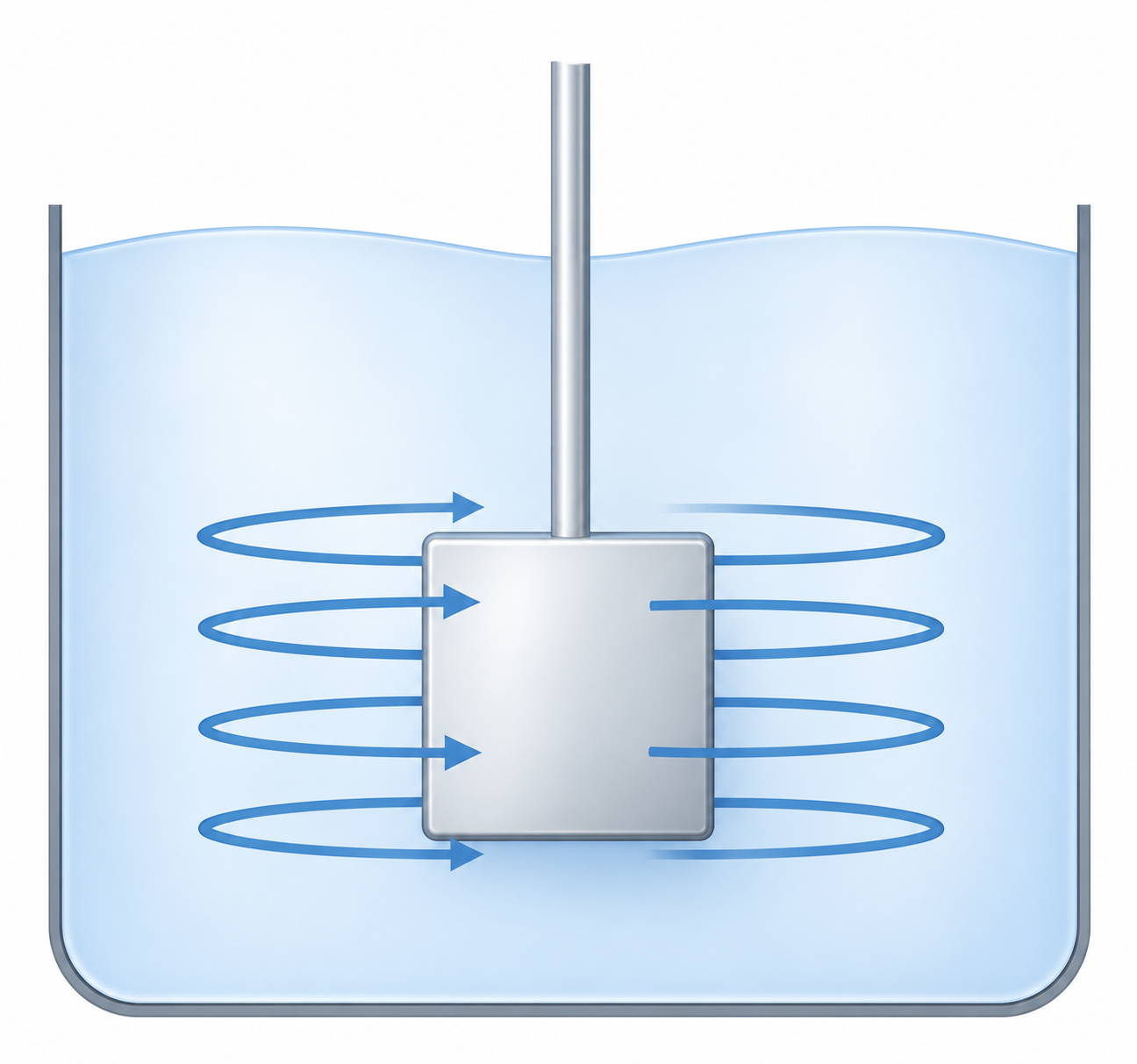

Tangenciálně dopravovaná míchadla
Tangenciálně dopravovaná míchadla vytvářejí proudění, které pohybuje směsí převážně v kruhu kolem hřídele míchadla. Médium rotuje převážně ve vodorovné rovině kolem míchadla.
Čistě tangenciální proudění se však v praxi vyskytuje jen zřídka. Tangenciální složka proudění se vždy vyskytuje i u axiálně nebo radiálně vedených míchadel.
Příklady: Kotvové míchadlo, lopatkové míchadlo
V praxi se používají také míchadla, která kombinují axiální a radiální složku proudění, například míchadla s příčným paprskem.
