Sonderlösungen –
out of the box.

Nicht jede Anforderung findet seine Lösung durch das Stöbern in der Standardbox oder eine schnelle Suche im Internet. Deshalb bieten wir einerseits eine Standardproduktpalette aus unseren erfolgreichsten und oft passenden Produkten. Für alle Kunden jedoch, die hier nicht fündig werden, bietet die PTM mechatronics innovative und kundenspezifische Sonderlösungen rund um die Rührwerks- und Antriebstechnik. Kontaktieren Sie uns.

Zur Sonderlösung

Bestseller –
Perfektionierte Produkte für Ihren Erfolg

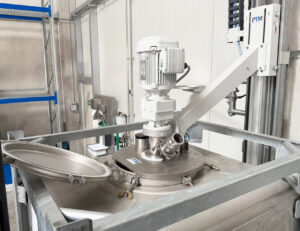

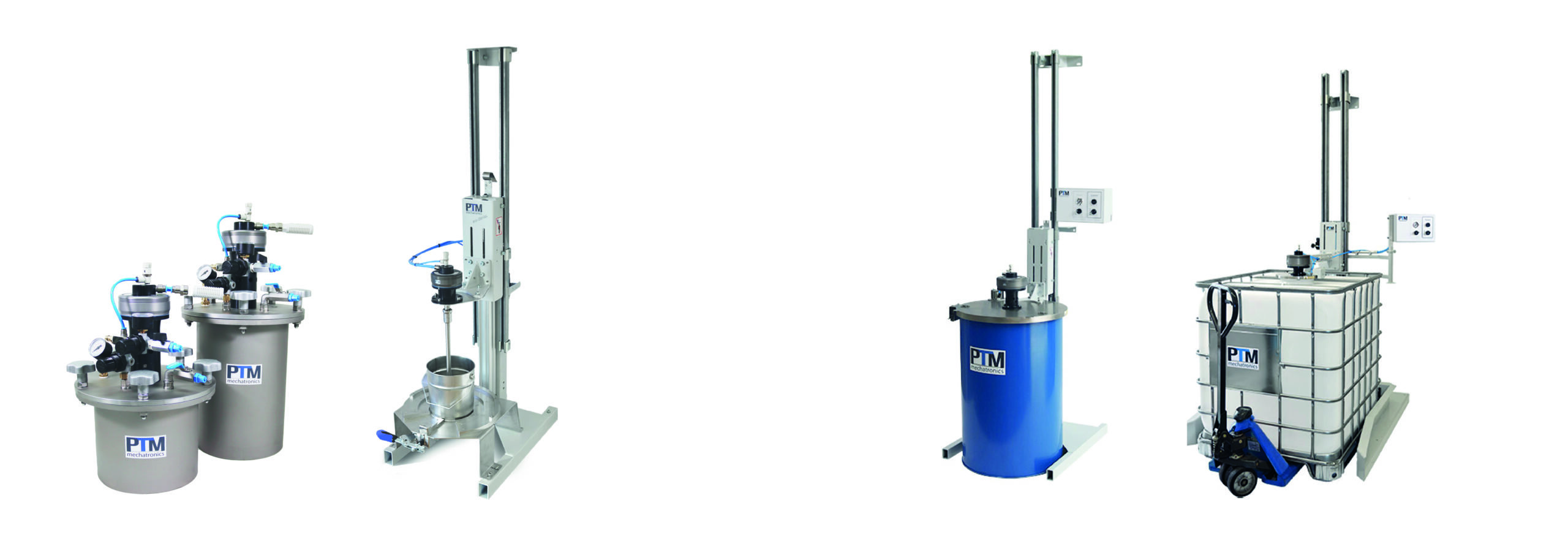

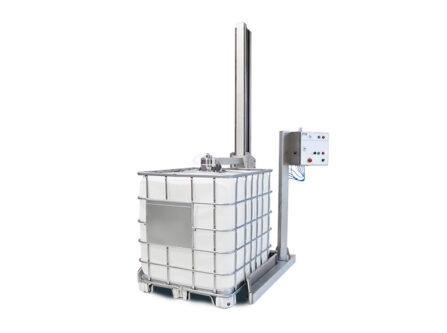

Stativrührwerk für IBC & Container – Antrieb ATEX Zone 1

  • ATEX Zone 1+2+21+22
  • Drehzahl 0-300 1/min
  • Einstellbar über Nadelventil
  • Drehmoment 32Nm
  • Stativverfahrweg 1200mm
  • Deckel aus V4A Edelstahl 1.4404
  • für IBC-Öffnungen DN150/DN225

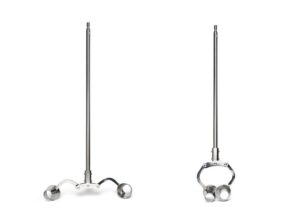

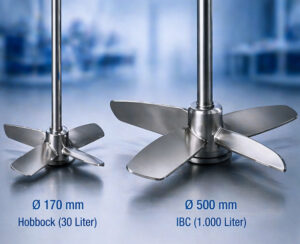

  • Becherrührorgan ⌀500mm klappbar
  • für Behälteröffnungen > 150mm
  • LABS öl- und silikonfrei
  • Edelstahlrührwelle mit M16 Gewinde
10.991,10

Lieferzeit: ca. 4 Wochen

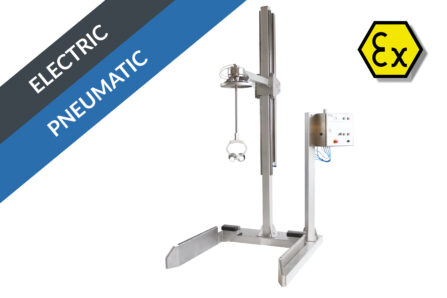

Stativrührwerk für 200 Liter Fass – Antrieb ATEX Zone 1

  • ATEX Zone 1+2+21+22
  • Drehzahl 0-300 1/min
  • Einstellbar über Nadelventil
  • Drehmoment 16Nm
  • Stativverfahrweg 1.000mm
  • Deckel aus V4A Edelstahl 1.4404
  • Klappe mit Sicherheitsgitter
  • Becherrührorgan ⌀320mm
  • LABS öl- und silikonfrei
  • Edelstahlrührwelle mit M16 Gewinde
7.361,40

Lieferzeit: ca. 4 Wochen

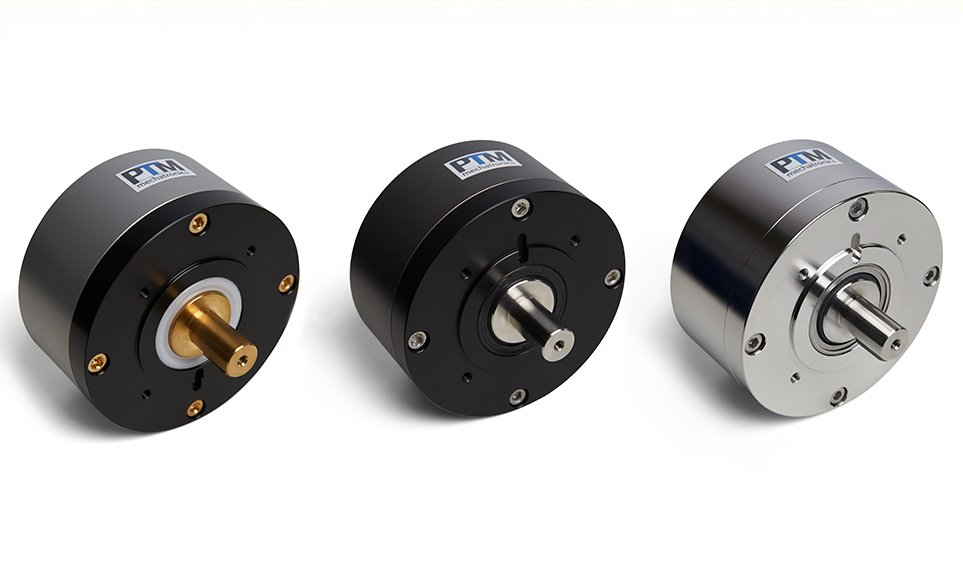

Druckluftmotor IP68, 16Nm, 0-300rpm

  • Schutzart IP68
  • Korrosionsbeständige Materialien
  • Meerwasserbeständig
  • Wassertiefe 40 Meter
  • Hohes Drehmoment
  • Geringer Energieverbrauch
  • Robust
  • Leise
  • Kompakte Baugröße
  • Bis zum Stillstand belastbar
1.043,28

Lieferzeit: 1-2 Wochen

Rührwerksantrieb eco-Seal 1800 INOX mit Schnellwechselsystem

  • V4A Edelstahl 1.4404
  • Hygienische Anwendung
  • ATEX Zone 0/1
  • LABS öl- und silikonfrei
  • PTFE Dichtung
  • Schutzart IP68
  • Hohes Drehmoment
  • Geringer Energieverbrauch
6.048,04

Lieferzeit: 1-2 Wochen

Laborrührer eco-Lab 450

  • Zertifiziert für ATEX Zone 1
  • Drehzahl 0-300 1/min
  • Einstellbar über Nadelventil
  • Drehmoment 4Nm
  • Öl- und silikonfrei
  • Schutzart IP67
  • PTFE-Dichtung
  • Mit Schnellspannfutter
  • Mit Montagestab
  • Einfache Montage
849,37

Lieferzeit: 1-2 Wochen

Weitere informationen

FAQ’S

Sie wollen Antriebstechnik oder Rührwerkstechnik kaufen? Wir beantworten Ihre Fragen!

Weitere FAqs

Datenblätter, Betriebsanleitungen und Zertifikate finden Sie beim jeweiligen Produkt unter der Rubrik Downloads.

CAD-Dateien finden Sie beim jeweiligen Motorenmodel unter der Rubrik Downloads.

In dem Download-Ordner befinden sich die einzelnen Baugruppen und eine PDF-Anleitung, die Ihnen aufzeigt, wie Sie den Motor konfigurieren können.

Um den Motor zu konfigurieren, muss zuerst das Drehmoment, das in der Anwendung benötigt wird, festgelegt werden. Wir geben bei unseren Motoren das Anlaufdrehmoment an. Damit meinen wir das Drehmoment, das der Motor entwickelt, wenn er anläuft. Hier ist das Drehmoment am höchsten. Mit steigender Drehzahl sinkt das Drehmoment leicht ab.

Dies bedeutet, dass als zweiter Faktor die Drehzahl oder der Drehzahlbereich, der für die Anwendung benötigt wird, festgelegt werden muss. Drehmoment und Drehzahlbereiche unserer Motoren entnehmen Sie bitte den Leistungsdaten hier.

Des Weiteren stehen drei Getriebe zur Auswahl, die das Drehmoment und die Drehzahl beeinflussen:

  • Ein Getriebe 3:1 verdreifacht das Drehmoment des Motors; gleichzeitig ist der Drehzahlbereich nur noch 1/3 des Motors ohne Getriebe.
  • Ein Getriebe 9:1 verneunfacht das Drehmoment des Motors; gleichzeitig ist der Drehzahlbereich nur noch 1/9 des Motors ohne Getriebe.
  • Ein Getriebe 1:2 halbiert das Drehmoment des Motors, gleichzeitig verdoppelt sich der Drehzahlbereich auf 600 statt 300 1/min.

Bei sehr geringen Drehzahlen ist es von Vorteil, ein 3:1 oder 9:1 Getriebe zu verwenden, da die Drehbewegung dadurch gleichmäßiger abrollt als ohne Getriebe. Ein Standardmotor läuft erst ab ca. 30 1/min gleichmäßig und ruckelfrei. Mit einem 3:1 Getriebe läuft der Motor schon ab ca. 10 1/min und mit einem 9:1 Getriebe schon ab ca. 3 1/min gleichmäßig und ruckelfrei.

Zur Veranschaulichung der anzustellenden Überlegungen, hier zwei praktische Beispiele:

Beispiel 1:
Ich benötige eine Drehzahl von 400 1/min bei einem Drehmoment von 2Nm.

Ein 1:2 Getriebe ist notwendig, um die 400 1/min zu erreichen. Um bei 400 1/min die 2Nm zu erreichen wird der Motor 0900 notwendig sein. Der Motor 0900 mit einem 1:2 Getriebe hat einen Drehzahlbereich von 0-600 1/min und ein Anlaufdrehmoment von 4Nm. Bei 400 1/min leistet der Motor die gewünschten 2Nm.

Beispiel 2:
Ich benötige eine Drehzahl von 20 1/min bei einem Drehmoment von 12Nm.

Ein 3:1 Getriebe ist notwendig, um die 20 1/min gleichmäßig und ruckelfrei zu erreichen. Um bei 20 1/min die 12Nm zu erreichen, wird der Motor 0450 notwendig sein. Der Motor 0450 mit einem 3:1 Getriebe hat einen Drehzahlbereich von 0-100 1/min und ein Anlaufdrehmoment von 12Nm. Bei 20 1/min leistet der Motor die gewünschten 12Nm.

Unsere Motoren sind im Sinne der Maschinenbaurichtlinie nichtelektrische, unvollständige Maschinen und dienen als Antrieb in Maschinen und Anlagen, um Räder, Rollen, Bürsten, Rührwerke, Förderbänder und -schnecken etc. anzutreiben. Des Weiteren können Schieber und Ventile sowie Rolltore etc. damit angetrieben werden.

Gerne beraten wir Sie ausführlich und besprechen Ihre Anwendung.

Alle unsere Dichtungen sind Silikonfrei. Wir bieten vier unterschiedliche Dichtungen:

NBR – ist unser Standard
Viton – für hohe Temperatur und chemische Beständigkeit
PTFE – lösemittelbeständig für einen langjährigen Einsatz
FDA-konform – aus weißem PTFE mit FDA-Zulassung für den hygienischen Einsatz in Food & Pharma

Als Medium wird aufbereitete, nicht geölte Druckluft mit 2-6 bar und einer Qualitätsklasse 5 nach ISO 8573-1 Filterungsgrad <=5μ verwendet.

Die Verwendung von Flüssigkeiten und Gasen gehört nicht zum bestimmungsgemäßen Gebrauch unserer Motoren. Gerne überprüfen wir Ihre Anwendung dahingehend. Wenn möglich, können wir unsere Motoren für die Verwendung bestimmter Gase freigeben.
